  1. Voorbereiding

Installatie Data Upload Tool

PreviousInstallatie ESP8266 coreNextInstalleren Bibliotheken

Last updated 1 year ago

Was this helpful?

Eén van de mooie eigenschappen van de ESP8266 is dat er flash geheugen in zit. Flash geheugen is geheugen dat zijn inhoud ook zonder spanning behoud. Vergelijk het met een SD-kaart. Het flash geheugen is, afhankelijk van het bordje, 512kB tot 16MB(!) groot. Een deel van dit flash geheugen wordt gebruikt om jouw programma in op te slaan. Wat er over blijft kan als bestand-systeem worden ingericht (het zgn. SPI Flash File Systeem ‑SPIFFS‑).

Je kunt in je programma dit bestand-systeem niet alleen gebruiken om (bijvoorbeeld meet-) gegevens maar ook om de inhoud van een web-pagina (index.html) of een configuratie-bestand in op te slaan.

Om het SPI Flash File Systeem voor dit soort bestanden te kunnen gebruiken moet je een plug-in in je Arduino Projecten map installeren.

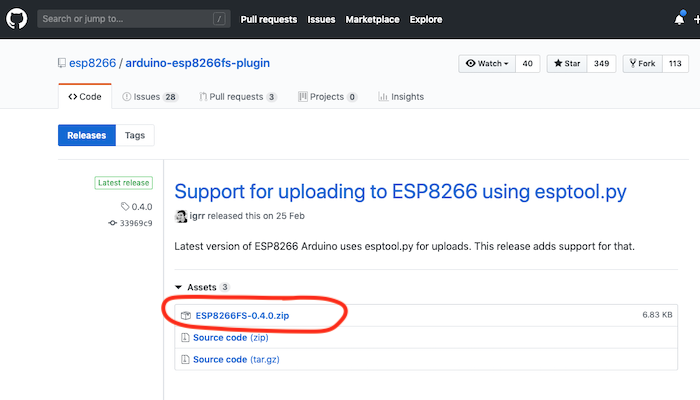

De plug-in haal je vandaan. Ga naar deze github pagina en klik op rood omcirkelde bestand ..

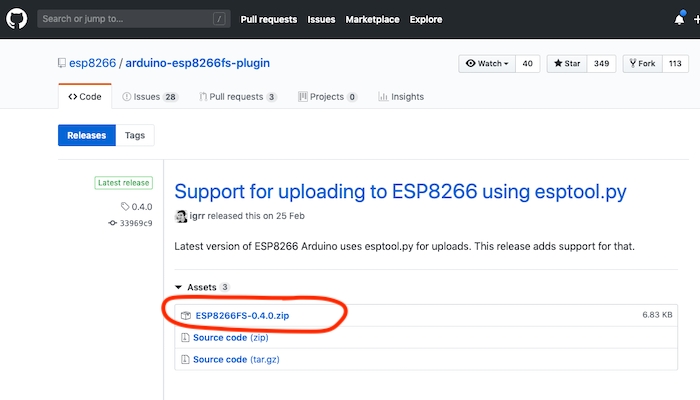

Download vervolgens het meest recentie (nieuwste) ESP8266FS-x.y.z.zip bestand (op dit moment is dit ESP6288FS-0.5.0.zip) door er op te klikken.

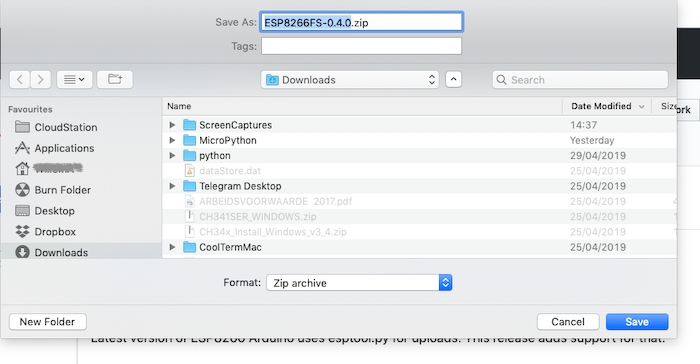

En bewaar het bestand op een plek die voor jou handig is.

Ga nu naar je Sketchbook Location map en maak daarin een nieuwe map tools aan (als deze nog niet bestaat). Pak het zojuist ge-download-de zip bestand uit in deze tools map. Er wordt nu een aantal nieuwe mappen aangemaakt waar de plug-in wordt neergezet. Het pad ziet er ongeveer zo uit:

<sketchbook location>/tools/ESP8266FS/tool/esp8266fs.jar

Start de Arduino IDE opnieuw op.

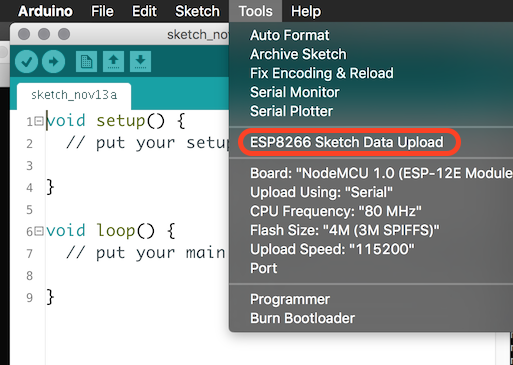

Op de menu-balk zie je nu onder [Tools] een nieuwe optie: ESP8266 Sketch Data Upload.

Als er onder de map van je Sketch óók een map data staat, dan kun je de bestanden die in deze data-map staan met het Sketch Data Upload tool naar het SPIFFS van de ESP8266 flashen.

Het ESP8266 Sketch Data Upload tool zal alle bestanden die in de data-map zitten naar het SPIFFS van de aangesloten ESP8266 uploaden.

Ga naar: [tools] -> [ESP8266 Sketch Data Upload]

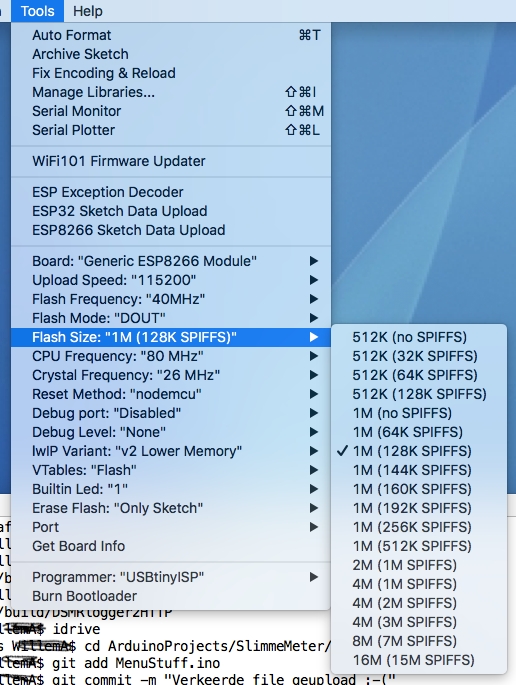

Randvoorwaarde is natuurlijk dat het SPIFFS groot genoeg is! In de selectie van je board moet je, behalve het juiste type board ook aangeven hoeveel ruimte van je Flash geheugen je wilt gebruiken voor het bestand-systeem (vóórdat je je programma naar de ESP8266 upload!).

Normaliter zou je dit zo groot mogelijk willen maken, maar als je “Over The Air” programma’s op je ESP8266 wilt zetten (dus zonder fysieke verbinding maar via WiFi) dan moet je er rekening mee houden dat je twee maal de grootte van je programma nodig hebt om dit te kunnen doen. Wat er overblijft kun je als bestand-systeem gebruiken.

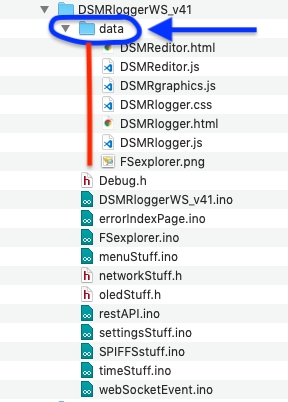

De bestands-tree van de DSMRloggerWS firmware ziet er zo uit:

hier
