(eerste keer) Opstarten

PreviousOverigenNextrestAPI

Last updated 5 years ago

Was this helpful?

Na het flashen van de firmware en het uploaden van de data-map kun je de DSMR-logger op de P1 poort van de Slimme Meter aansluiten.

De DSMR logger zal nu opstarten. Heb je geen OLED-schermpje op je DSMR-logger aangesloten dan kun je, aan de hand ven het gedrag van de blauwe led op de ESP-12 toch zien waar hij zich in het opstart proces bevindt.

Status

Blauw Led

Omschrijving

OLED scherm

Normale werking

1

Knippert 3x langzaam

Initiele start

Diverse meldingen. Onder andere een check of alle noodzakelijke (html/js/css) bestanden aanwezig zijn! *DSMRloggerWS* Connecting to WiFi

2

Knippert 5x snel

Verbonden met WiFi

<IP-adres> telnet started (23) HTTP server started wacht op Telegram

3

Knippert om de 10 seconden

Verwerkt een telegram

Status Informatie

(fout! na 1 en 2)

3

Blijft aan (of uit)

logger wacht op een telegram Controleer aansluitingen! Dit duidt op een probleem!

?? wacht op Telegram ??

Eerste keer opstarten

1

Knippert 3x langzaam

Initiele start

Diverse meldingen of alle noodzakelijke bestanden aanwezig zijn. *DSMRloggerWS* Connecting to WiFi

2

Blijft aan

Access Point gestart

AP Mode Connect to DSMR-WS-<mac>

Als de blauwe led blijft branden dan moeten de gegevens van jouw WiFi netwerk nog worden ingevoerd zodat de DSMR-logger daar verbinding mee kan maken.

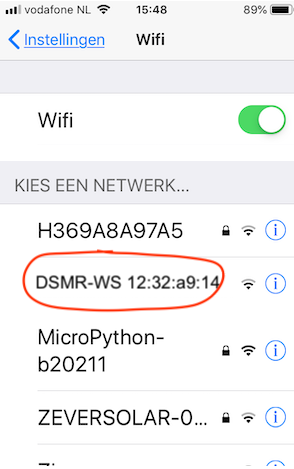

Met je computer/mobiel/tablet, ga je naar Netwerk Instellingen en kijk je welke WiFi Access Points (AP) er allemaal zijn.

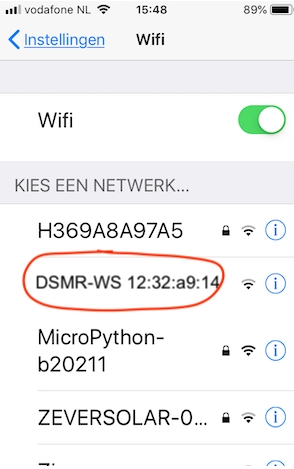

Als daar een WiFi AP met de naam DSMR-WS xx-yy-zz tussen staat maak je daar verbinding mee. Er kunnen nu twee dingen gebeuren:

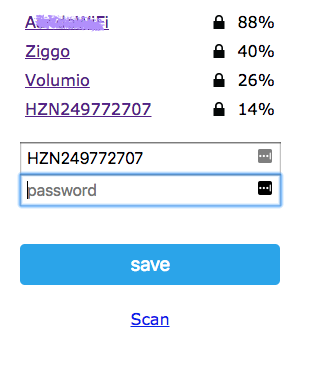

  1. Er verschijnt een popUp window waar je jouw WiFi netwerk kunt selecteren en het bijbehorende wachtwoord kunt invoeren;

  2. Of er gebeurt niets. Ga dan met je browser naar http://192.168.4.1/ waarna er een pagina verschijnt waarin je je WiFi netwerk kunt selecteren en het bijbehorende wachtwoord kunt invoeren.

De logger zal rebooten en verbinding maken met jouw WiFi router (zie: Normale werking).

Zet je computer/mobiel/tablet weer terug op je eigen WiFi netwerk.

Als de led, na de eerste drie keer langzaam knipperen blijft branden, dan kon de DSMR-logger geen verbinding met jouw WiFi netwerk maken en start hij weer zijn eigen AP op en zul je de WiFi procedure opnieuw moeten uitvoeren.

Als de DSMR-logger normaal is opgestart en de blauwe led knippert zo ongeveer iedere tien seconden, ga dan met je browser naar: http://DSMR-WS.local/ of http://<IPadresVanDeDSMRlogger>

Als alles goed is gegaan zie je in de browser de hoofd-pagina van de DSMR-logger met daarin de actuele data uit de Slimme Meter.

Je kunt met telnet DSMR-WS.local of met telnet <IPadresVanDeDSMRlogger> inloggen op je DSMR-logger en volgen waar de DSMR-logger mee bezig is.

Om te bepalen welk IP is uitgegeven aan de ESP door de DHCP server, kun je in je router kijken, of met bijv. de Fing app of met nmap.

Druk vervolgens op [Save].

Opstartmeldingen (Video)
