  1. Hardware

DSMR-logger Versie 4 bouwen

Het bouwen van de DSMR-logger Versie 4 is vrij Recht Toe, Recht Aan.

Bill Of Material

Je hebt de volgende componenten nodig:

Reference

Value

Footprint

C1

1uF

Elco Radial D5.0mm P2.00mm (max. 7mm height)

C2

2.2uF

Elco Radial D5.0mm P2.00mm

C3

470-1000uF

Elco Radial D8.0mm P5.00mm

C4

100nF

Cap. Disc D5.0mm W2.5mm P5.00mm

C5

100nF

Cap. Disc D5.0mm W2.5mm P5.00mm

R5

10R

DIN0207 L6.3mm D2.5mm P7.62mm

R1

220R

DIN0207 L6.3mm D2.5mm P7.62mm

R4

220R

DIN0207 L6.3mm D2.5mm P7.62mm

R7

1k

DIN0207 L6.3mm D2.5mm P7.62mm

R14

4k7

DIN0207 L6.3mm D2.5mm P7.62mm

R15

4k7

DIN0207 L6.3mm D2.5mm P7.62mm

R6

4k7

DIN0207 L6.3mm D2.5mm P7.62mm

R10

10k

DIN0207 L6.3mm D2.5mm P7.62mm

R11

10k

DIN0207 L6.3mm D2.5mm P7.62mm

R2

10k

DIN0207 L6.3mm D2.5mm P7.62mm

R3

10k

DIN0207 L6.3mm D2.5mm P7.62mm

R8

10k

DIN0207 L6.3mm D2.5mm P7.62mm

R9

10k

DIN0207 L6.3mm D2.5mm P7.62mm

D1

PWR LED

LED D3.0mm THT TO-92 Inline

U1

LM2937xMP

SMD SOT-223-3 TabPin2

U2

4N35

DIP-6 W7.62mm

U3

ESP-12

ESP-12E/F

Q1

BC547

TO-92 Inline

J1

RJ12 female

Amphenol 54601

J4

I2C conn

PinSocket 1x04 P2.54mm Vertical

J5

Programmer

PinHeader 1x05 P2.54mm Vertical

SW1

RESET

THT SW PUSH 6mm H7.3mm

SW2

FLASH

THT SW PUSH 6mm H20mm-25mm (long shaft)

Optioneel

R12

12k

DIN0207 L6.3mm D2.5mm P7.62mm (E24 – 5% or better)

R13

3k

DIN0207 L6.3mm D2.5mm P7.62mm (E24 – 5% or better)

J9

ADC 0-5v

PinHeader 1x02 P2.54mm Vertical

oled display

Spanningsdeler ADC

R12 en R13 zijn optioneel en afhankelijk van welke spanning je wilt kunnen meten.

R12

R14

Maximale spanning op J9

4k7

4k7

0 - 2 volt

8k2

3k3

0 - 3.3 volt

12k

3k

0 - 5 volt

10k

1k2

0 - 10 volt

Bouwen

Zoals altijd is het het eenvoudigst om eerst de laagste componenten op de printplaat te solderen en dan de steeds hogere componenten.

De laagste componenten zijn de SMD voltage regulator (U1, LM2937-3v3) en de processor (U3, ESP-12).

Beide zijn zgn. SMD componenten die eigenlijk niet bedoeld zijn om met de hand te solderen, maar het is toch vrij eenvoudig en goed te doen.

Begin met het aanbrengen van een druppeltje soldeer op één van de pads van de LM2937-3v3 (U1):

Plaats nu U1 op zijn plek en verwarm de pad plus U1 met de soldeer druppel nogmaals met de soldeerbout ..

Als het soldeer is uitgehard zit U1 op zijn plaats en kun je deze aan de overige pads solderen.

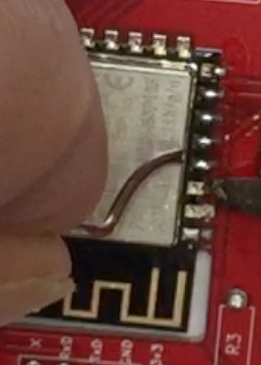

Voor U3 (ESP-12) geldt hetzelfde principe ..

.. alleen zijn er véél meer pads te solderen.

PreviousProgrammer DSMR-logger v4NextDSMR-logger v3

Last updated 5 years ago

Was this helpful?

Je kunt een compleet bouwpakket van de DSMR-logger Versie 4 kopen.

hier
Hier staat een video waarin je het hele bouw-proces kunt volgen
