# Vragen (en antwoorden)

## Vragen en Antwoorden <a href="#vragen-en-antwoorden" id="vragen-en-antwoorden"></a>

* [Niet alles DSMR 4 is DSMR 4](#niet-alles-dsmr-4-is-dsmr-4)
* [Overstappen van een DSMR-logger versie 4](#raak-ik-bij-een-overstap-van-een-dsmr-logger-v4-mijn-historie-kwijt)
* [Kan de DSMR-logger32 verbinding maken met ieder modem? ](#kan-de-dsmr-logger32-verbinding-maken-met-ieder-modem)
* [Werkt de DSMR-logger32 met mijn Slimme Meter?](https://mrwheel-docs.gitbook.io/dsmrlogger32/vragen-en-antwoorden/slimme-meters)
* [5 Volt Programmer](#5-volt-programmer)
* [Update of Upgrade](#update-of-upgrade)
* [Slave kanaal Gasmeter](#slave-kanaal-gasmeter)
* [Wat zijn de maten van de DSMR-logger32?](#wat-zijn-de-maten-van-de-dsmr-logger-v4)
* [Aansluiting Externe Voeding](#aansluiting-externe-voeding)
* [Wat is het verschil tussen RJ10 en RJ12?](#wat-is-het-verschil-tussen-rj10-en-rj12)

### Niet alles DSMR 4 is DSMR 4 .. <a href="#niet-alles-dsmr-4-is-dsmr-4" id="niet-alles-dsmr-4-is-dsmr-4"></a>

Mijn DSMR-logger32 doet het niet als ik hem op de Slimme Meter aansluit. \
Er zijn Slimme Meters die 'zeggen' DSMR Versie 4 te volgen maar toch geen 5 volt met voldoende stroom leveren.\
Bouwers van de DSMR-logger32 hebben problemen gemeld met de **KAIFA** MA105A en MA105C en met de **KAIFA** MA304.\
Kijk bijvoorbeeld [hier](https://willem.aandewiel.nl/index.php/2018/08/28/slimme-meter-uitlezer/#comment-368) en [hier](https://willem.aandewiel.nl/index.php/2018/08/28/slimme-meter-uitlezer/#comment-334).\
\
Dit probleem is op te lossen door de DSMR-logger32 op een externe (bijvoorbeeld USB) voeding aan te sluiten.

{% hint style="warning" %} <mark style="color:red;">Het blijkt dat de ESP32 bij het opstarten en verbinden met het WiFi netwerk, kortstondig meer stroom vraagt dan de (meeste?) slimme meters kunnen leveren.</mark>\ <mark style="color:red;">Met veel Slimme Meters blijkt het noodzakelijk om een externe 5volt (USB) voeding te gebruiken!</mark>
{% endhint %}

### Raak ik bij een overstap van een DSMR-logger v4 mijn historie kwijt?

Heb je al een DSMR-logger versie 4 met de *DSMRloggerAPI* firmware in gebruik en je stapt over naar de DSMR-logger32 dan wil je uiteraard je historisch data meenemen. Dat kán, maar je moet daar wel de juiste procedure voor volgen omdat de RING bestanden van de DSMRlogger32 firmware nét iets anders zijn dan die van de DSMRloggerAPI firmware.

<table><thead><tr><th width="86.33333333333331">Stap</th><th>Uit te voeren handelingen</th></tr></thead><tbody><tr><td>1</td><td><strong>Download</strong> de drie DSMRloggerAPI <em>RING bestanden</em> naar je bureau computer.<br>* RINGhours.csv<br>* RINGdays.csv<br>* RINGmonths.csv</td></tr><tr><td>2</td><td>Upload nu het RINGhours.csv bestand naar de DSMR-logger32 en voer <strong>direct</strong> de volgende stap uit!</td></tr><tr><td>3</td><td>Druk in de FSmanager op de knop <strong><code>[Reboot]</code></strong></td></tr><tr><td>4</td><td>Wacht tot de DSMR-logger32 volledig is opgestart en de drie NeoPixels <mark style="background-color:green;">groen</mark> zijn.</td></tr><tr><td>5</td><td>Herhaal de stappen 2, 3 en 4 voor de twee andere bestanden.</td></tr></tbody></table>

### Kan de DSMR-logger32 verbinding maken met ieder modem?

Helaas blijkt de ESP32 geen verbinding te kunnen maken met Technicolor modems (van Ziggo). Of het probleem in het modem zit of in de Arduino esp32 core is mij niet bekend. Zie ook [dit issue](https://github.com/espressif/esp-idf/issues/8438) op github.

### Kan ik met een 5 volt USB to TTL adaptor de DSMR-logger32 flashen?

Als het een type is dat de TX en RX signalen op 3v3 levert (bijvoorbeeld [deze](https://opencircuit.nl/product/usb-to-ttl-serial-cable-debug-console-cable)) dan kán het wel, maar moet je de 5 Volt output niet op de DSMR-logger32 aansluiten. De overige aansluitingen maak je zoals in het plaatje hieronder. Áls je de rode draad als voeding wilt gebruiken, dan moet je deze verbinden met de **`5v`** testpin naast de **`5Volt Ext`.** jack connector.&#x20;

<figure><img src="https://3348217387-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fi7Hx3agYOAtUjAly9RFz%2Fuploads%2FIJyKykI640lOvSILTQg8%2FUSB2TTYplug.png?alt=media&#x26;token=64586d5e-5da0-4eda-b4f5-6f72523cd795" alt=""><figcaption></figcaption></figure>

### Wanneer moet ik Updaten en wanneer Upgraden? <a href="#update-of-upgrade" id="update-of-upgrade"></a>

We doen een `update` als we de firmware willen vervangen met een nieuwere versie van dezelfde firmware (dus we vervangen DSMRlogger32 door een nieuwere versie van DSMRlogger32).

We doen een `upgrade` als we de ene firmware vervangen door een andere (dus we vervangen bijvoorbeeld DSMRlogger32 door DSMRlogger64).

**Update**

Bij een `update` zal de lay-out van de data-bestanden niet veranderen en kun je volstaan met het opnieuw flashen van de firmware.\
Voor de data-map (SPIFFS) kun je twee wegen bewandelen.

1\) Je haalt m.b.v. de `FSmanager de .html` en `.js` bestanden op uit de `data`-map en zet deze in SPIFFS

2\) Je haalt met de `FSmanager` de `RINGxxxx.csv` bestanden op en zet deze in de `data`-map, waarna je met het ESP32`Sketch Data Upload` tool de `data`-map naar SPIFFS kunt overzetten.

**Upgrade**

Bij een `upgrade` moet je zowel de firmware als de `data`-map opnieuw naar de DSMR-logger32 flashen.\
Uiteraard kun je ook in dit geval éérst de `RINGxxxx.csv` bestanden uit de DSMR-logger32 halen en ergens op je computer bewaren.&#x20;

### Waarom zie ik mijn gasverbruik niet?  <a href="#slave-kanaal-gasmeter" id="slave-kanaal-gasmeter"></a>

Ik zie mijn gasverbruik niet op de DSMR-logger\
Waarschijnlijk zit je gasmeter niet op kanaal 1 aangesloten. Kijk in een Telegram op welk kanaal je gasmeter wél is aangesloten en pas dit aan in [Slimme Meter Settings](https://mrwheel-docs.gitbook.io/dsmrlogger32/readme/dsmrlogger32-gui/dsmr-editor#slimme-meter-settings-aanpassen).

### Wat zijn de maten van de DSMR-logger32? <a href="#wat-zijn-de-maten-van-de-dsmr-logger-v4" id="wat-zijn-de-maten-van-de-dsmr-logger-v4"></a>

Wat zijn de maten van de DSMR-logger32?

<figure><img src="https://3348217387-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fi7Hx3agYOAtUjAly9RFz%2Fuploads%2FNFzf2vFydKaczffHRcX9%2FDSMR-logger32-maten.png?alt=media&#x26;token=b68f9fdd-43d9-4503-95be-be4305120383" alt=""><figcaption></figcaption></figure>

De buitenmaten zijn 80mm x 78mm.&#x20;

<figure><img src="https://3348217387-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fi7Hx3agYOAtUjAly9RFz%2Fuploads%2FVEbtJxQtcRyA4CX9DV4Y%2FDSMR32-Hoogte.png?alt=media&#x26;token=11e094bc-6ae1-4534-b2e0-3f273f0859da" alt=""><figcaption></figcaption></figure>

De hoogte van de DSMR-logger32 is ongeveer 20mm (bovenkant RJ12 connectoren) of \~18mm (bovenkant OLED scherm (indien geplaatst). &#x20;

### Aansluiting externe voeding

De middenconnector van de DC plug is positief:

<img src="https://3348217387-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fi7Hx3agYOAtUjAly9RFz%2Fuploads%2FalHpEYqKFdJFEh9r39DY%2F50D40733-B00A-4955-9886-8DA53D51A5E6.jpeg?alt=media&#x26;token=7521b55d-63e8-4dec-bf27-976210e63193" alt="" data-size="original">

Omdat deze voeding ook voor de (secundaire) P1 poort gebruikt wordt moet deze 5 volt zijn!

### Wat is het verschil tussen RJ10 en RJ12? <a href="#wat-is-het-verschil-tussen-rj10-en-rj12" id="wat-is-het-verschil-tussen-rj10-en-rj12"></a>

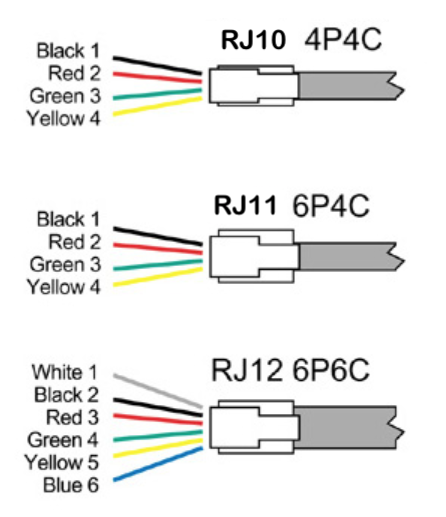

Wat is het verschil tussen RJ10 en RJ12? Hier bestaat nogal wat verwarring over op het internet. Het is niet helemaal duidelijk wat de juiste benaming van deze **Registered Jack** stekkers is. De meest gehanteerde benamingen zijn:

### RJ12 (6P6C) ![](https://mrwheel.github.io/DSMRloggerWS/img/RJ12-6P6C-plug.png)

### RJ11 (6P4C) ![](https://mrwheel.github.io/DSMRloggerWS/img/RJ11-6P4C-plug.png)

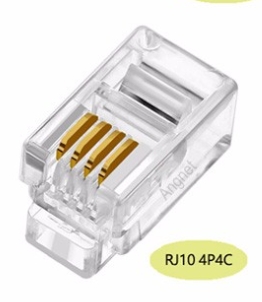

### RJ10 (4P4C) ![](https://mrwheel.github.io/DSMRloggerWS/img/RJ10-4P4C-plug.png)

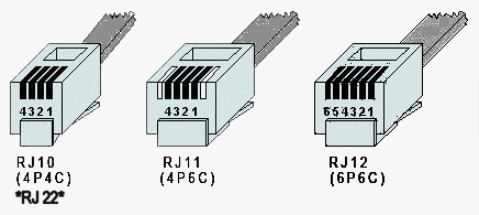

RJ11 en RJ12 zijn even breed en passen in dezelfde female connector, maar bij de eerste maken alleen de 4 binnenste contacten verbinding terwijl bij de RJ12 alle 6 de contacten verbinding maken. Ook de RJ10 stekker past in een RJ12 female connector maar ook dan worden alleen de binnenste 4 contacten met elkaar verbonden.

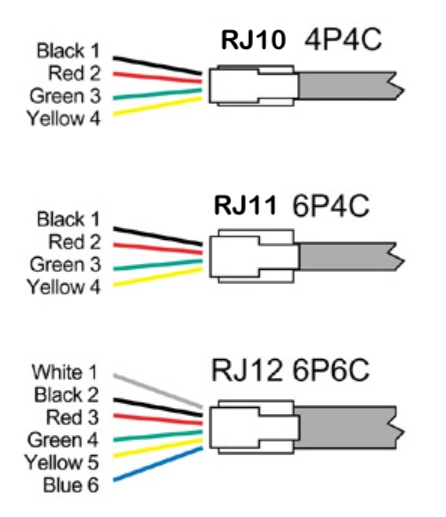

![](https://mrwheel.github.io/DSMRloggerWS/img/RJxx-Plug-Front.png)![](https://mrwheel.github.io/DSMRloggerWS/img/RJxx-Plug-Wiring.png)

In die gevallen waarbij een externe voeding nodig is omdat de Slimme Meter niet genoeg stroom levert voor de DSMR-logger én de Slimme Meter géén telegrammen verstuurt als er een externe voeding wordt gebruikt, zijn zowel de RJ11 als de RJ10 stekkers de oplossing.


---
