# DSMRlogger32

{% hint style="success" %}
Mijn [gitbook boekenplank](https://app.gitbook.com/s/yz6nZYO3o5U17ntUFvkV/).
{% endhint %}

In dit gitbook vind je alle informatie over de DSMRlogger32 firmware voor de DSMR-logger32.

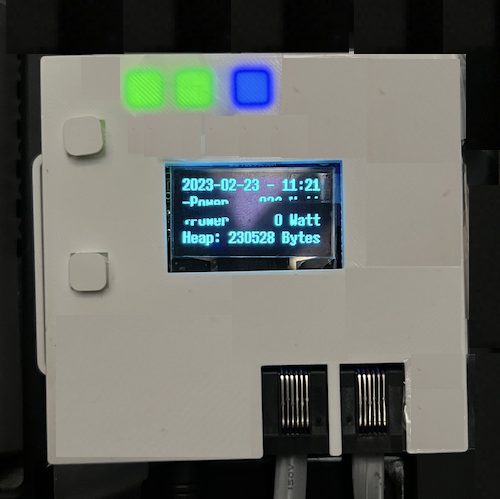

<figure><img src="https://3348217387-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fi7Hx3agYOAtUjAly9RFz%2Fuploads%2FZpqvbkIVFXecT5pFyd0V%2FDSMR-loggr32_Casing.png?alt=media&#x26;token=5807844f-f205-4def-974b-2a027d2df615" alt=""><figcaption><p>DSMR-logger32 in aktie</p></figcaption></figure>

#### Introductie <a href="#introductie" id="introductie"></a>

Je vindt hier de documentatie van de DSMRlogger32 hardware en firmware voor versie 5 van de DSMR-logger. Deze DSMR-logger is "*Plug-And-Play*" en alleen in bijzondere gevallen moet er, via de GUI, iets aan de instellingen aangepast worden (bijvoorbeeld als je een hele oude Slimme Meter hebt of als je een zgn. "*Enkel Fase*" Slimme Meter hebt). Deze documentatie is ook voor de gebruikers en makers die meer willen dan alleen de DSMR-logger aansluiten op hun Slimme Meter. De meeste gebruikers zullen voldoende hebben aan alleen dit hoofdstuk.

{% hint style="info" %}
Let op! Deze documentatie is "*work in progres*s"! Controleer daarom regelmatig of er iets is aangepast of aangevuld.
{% endhint %}

De DSMR-logger32 is een hardware en software systeem waarmee de Slimme Meter kan worden uitgelezen. De uitgelezen data (oftewel *telegrammen*) worden in de DSMR-logger32 opgeslagen en kunnen met behulp van gestandaardiseerde restAPI call's worden opgevraagd.

Deze versie van de DSMRlogger32 firmware kan overweg met vrijwel alle, mij bekende, Slimme Meters (*DSMR 2+, DSMR3+, DSMR4+, DSMR5+* en de *Belgische varianten* hiervan).

**Meer informatie**

* ​[Deze post](https://willem.aandewiel.nl/index.php/2018/08/28/slimme-meter-uitlezer/) beschrijft het eerste idee achter de Slimme Meter uitlezer.
* In [deze post](https://willem.aandewiel.nl/index.php/2019/04/09/dsmr-logger-v4-slimme-meter-uitlezer/) kun je de ontwikkeling van de hardware en firmware vinden.
* ​[Hier](https://willem.aandewiel.nl/index.php/2020/02/28/restapis-zijn-hip-nieuwe-firmware-voor-de-dsmr-logger/) staat een introductie van de DSMRloggerAPI firmware
* Veel informatie over de hardware en het gebruik wordt [hier](https://willem.aandewiel.nl/index.php/2022/11/15/crisis-what-crisis/) beschreven.
* De DSMRlogger32 firmware kun je op [github](https://github.com/mrWheel/DSMRlogger32) vinden
* Voor de meeste mensen is het gebruik van de twee binaries het eenvoudigste. Deze binaries kun je binnenkort [hier](https://github.com/mrWheel/DSMRlogger32/releases) vinden.

#### Begrippen <a href="#begrippen" id="begrippen"></a>

In dit document worden de volgende begrippen gebruikt:

<table><thead><tr><th width="243">Begrip</th><th>Omschrijving</th></tr></thead><tbody><tr><td>DSMR</td><td>​<a href="https://nl.wikipedia.org/wiki/Slimme_meter">Dutch Smart Meter Requirements</a>. De <a href="https://www.netbeheernederland.nl/_upload/Files/Slimme_meter_15_a727fce1f1.pdf">DSMR specificatie</a> is een afgeleide van de NTA 8130-normering. De DSMR-logger32 (versie 5) is ontworpen voor de <em>DSMR 4.0</em> of hoger. DSMR 4.0 geeft aan dat de Slimme Meter op de P1-poort 5 volt bij 100mA moet kunnen leveren (zie pagina 8 en 9 van de specificatie). Vanaf DSMR 5.0+ moet de Slimme Meter 250mA op de P1 poort kunnen leveren. De DSMR-logger32 (ESP32) gebruikt tijdens het opstarten kortstondig tot wel 800mA. Voor de DSMR-logger32 zul je bijna altijd een externe voeding nodig hebben!</td></tr><tr><td>DSMR-logger32</td><td>de Hardware (Let op! Streepje tussen <em>DSMR</em> en <em>logger)</em></td></tr><tr><td>DSMR-logger32 v5 (of Versie 5)</td><td>Versie 5 van de Hardware. Deze hardware is de basis van dit project.</td></tr><tr><td>DSMRlogger32</td><td>De firmware voor de DSMR-logger32. Deze firmware maakt intensief gebruik van restAPI's. <strong>Let op!</strong> De firmware heeft <em><strong>geen</strong></em> streepje (<strong>-</strong>) tussen "DSMR" en "logger"</td></tr><tr><td>ESP32-WROVER-E</td><td>Een ESP32 processor met <strong>4MB</strong> Flash Geheugen en 4MB SPI-RAM (of SPRAM). Deze processor van Espressif wordt gebruikt in de DSMR-logger32</td></tr></tbody></table>

Een volledige beschrijving van dit project kun je [hier](https://willem.aandewiel.nl/index.php/2022/11/15/crisis-what-crisis/) vinden.
